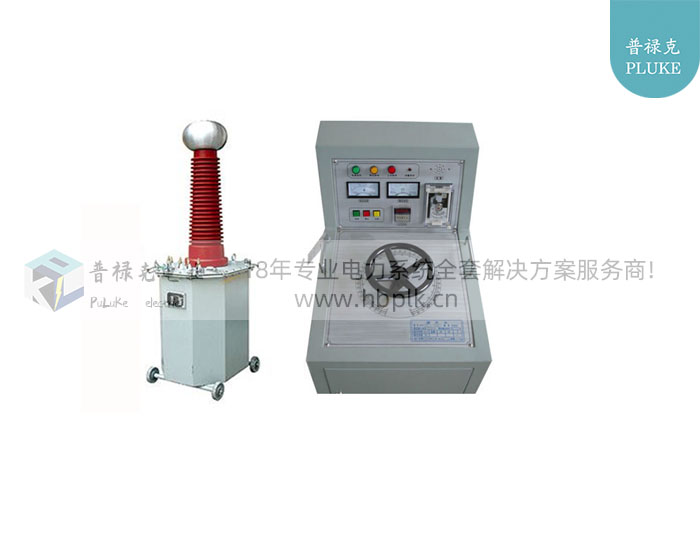

PLK-YD(JZ)系列轻型高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。PLK-YD(JZ)系列轻型高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

2.控制部分

本系列控制箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

A、 合闸声光报警；

B、 计时声光报警；

C、 电子式低压电流保护（箱式）；

D、 高压电压直读；

E、 耐压试验时间自由设定；

F、 移动式结构（台式）

变压器部分参数：

额定容量          5kVA（其他容量可定做）

输入电压          200V

输入电流          25A

输出电压          50kV （其他电压可定做）

输出电流          100mA

空载电流：       3%~4%

阻抗电压：       8%~9%

变压器变比值：  高压/低压=250

                           高压/测量=500

控制部分参数：

额定容量：5kVA

输入电压：220V

输入电流：22.7A

输出电压：0~25

1、 操作系统：

PLK-XC系列操作箱     容量：1kVA~5kVA      输入电压：0.22kV

PLK-TC系列操作台  容量：10kVA~300kVA   输入电压：0.22kV  0.38kV

2、保护式数字微安表     H9840

3、阻容式交直流分压器   FRC—50、100、150、200kV

4、高压直流放电棒       FD—70、140、210kV

5、高压硅堆             2DL—150、300、450kV

6、绝缘支架             50、100、200、300kV

7、高压滤波电容         0.01μF~0.1μF，40~100kV

8、均压球

9、保护球隙             Q—50、100、150、200、250、500

10、标准试油杯          400ml

11、介质油杯

12、折叠式小推车        150、300型

13、水电阻

14、高压验电器          10、35kV

15、高压定相器          10、35、110、220kV

16、各种万用表、兆欧表及测试线
