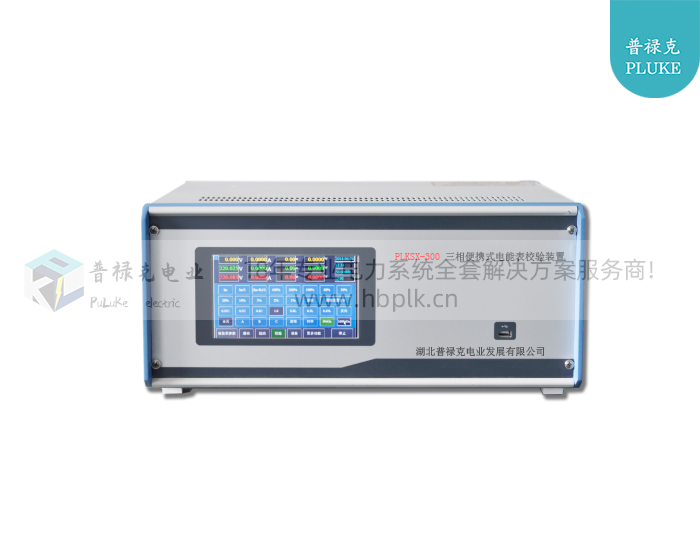

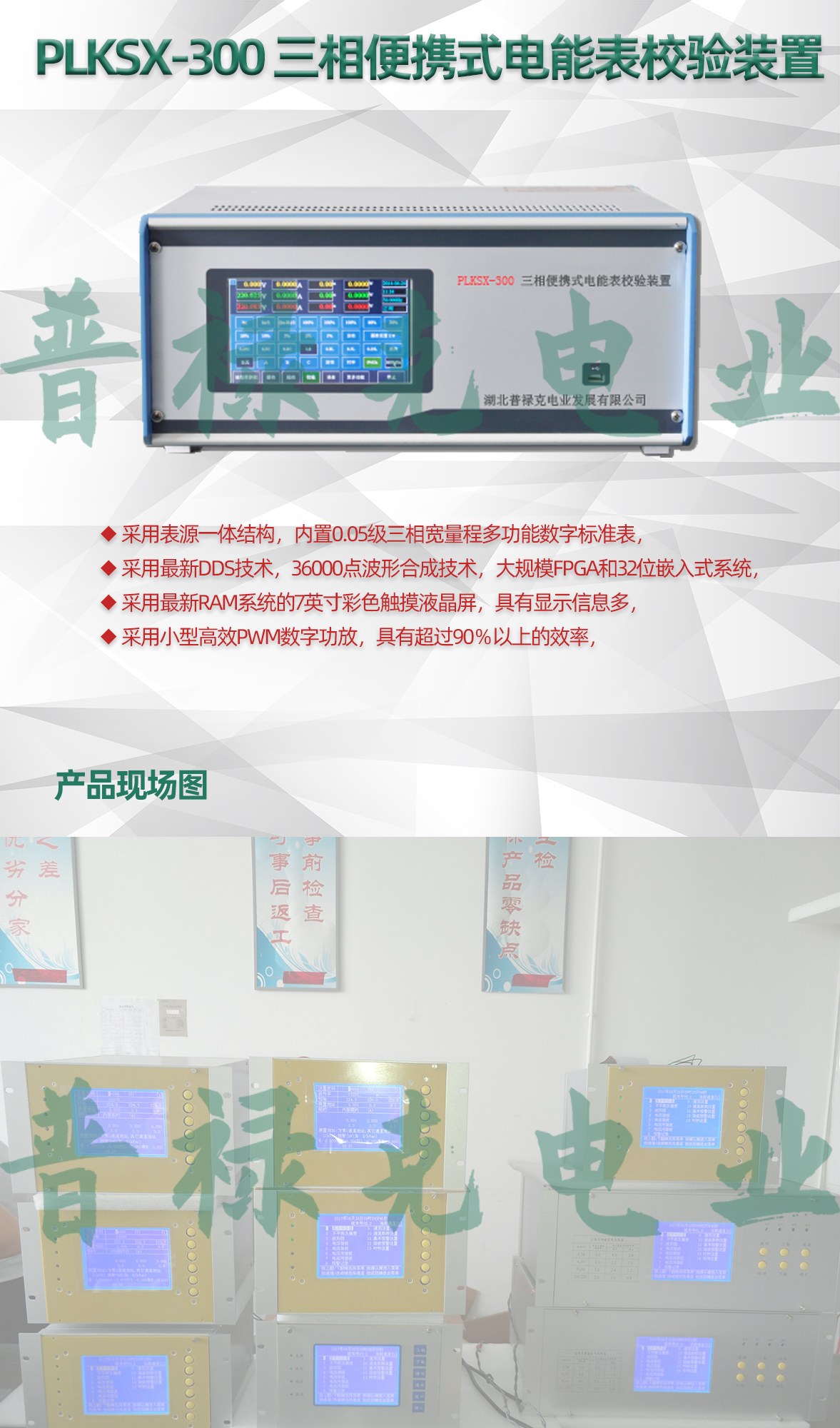

PLKSX-300系列三相便携式多功能电能表检验装置,采用豪华铝合金机箱,配合可拆卸铝合金挂表架,适用于0.5S级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能,定会受到您的青睐。
◆ 采用表源一体结构,内置0.05级三相宽量程多功能数字标准表,可通过软件读取标准表各电参数。
◆ 采用最新DDS技术,36000点波形合成技术,大规模FPGA和32位嵌入式系统,信号源输出稳定性高、调节细度小、失真度小等特点。
◆ 采用最新RAM系统的7英寸彩色触摸液晶屏,具有显示信息多,能显示三相电压、电流、有功功率、无功功率、视在功率;还能显示电量矢量图、波形分析图等功能。
◆ 采用小型高效PWM数字功放,具有超过90%以上的效率,300KHz的载波频率,具有失真度小、发热量小,效率高等优点。
◆ 具有完善的保护功能,具有电压短路报警,电流开路和过载报警。
◆ 内置高稳定度恒温晶振,输出500KHz高精度脉冲,可测试电能表时钟,配合校表管理软件,可测试日计时误差、时段投切误差等。(选配功能)
◆ 配置485通讯接口,可测试多功能电表的各种通讯试验。(选配功能)
◆ 可不带电脑,根据内置规程自动校验电能表,并可保存超过10000只表的数据。(选配)
◆ 配置一个USB接口,可通过U盘,自动升级程序;也可导出保存的数据;外接鼠标,可直接操作装置。
◆ 本仪器输出高精度电压和电流,可作0.05级定值源使用。
1. 装置等级:0.05级、
2. 电脑联机端口: RS232 通迅口
3. 三相源技术参数:
3.1输出电压:
3 * 57.7V Y 3*100V ∆
3 * 220V Y 3*380V ∆
调节幅度0~120%连续可调
调节细度:优于0.01%
3.2输出电流:25mA、0.1A、1A、5A、25A、100A
调节幅度0~120%连续可调; 调节细度优于0.01%
最小输出电流:1mA (精度:<5%)
3.3输出功率:(电压回路) 3×50VA
(电流回路) 3×150VA
3.4输出电压、电流、功率稳定度;
≤0.02%/120S
3.5输出电压、电流波形失真度:≤ 0.5%
3.6.三相对称度: 优于120o土0.3o
3.7频率范围: 45Hz~65Hz 调节细度: 0.01Hz
3.8移相范围:-180.0o ~180.0o 调节细度:0.01o
3.9指示仪表等级:电压、电流表准确度为土0.01%
相位表准确度为 土0.01o
频率表准确度为 土0.01Hz
4. 内置三相标准表技术参数:
4.1 电压输入
输入范围(V): 40—480
输入量程(V): 60、120、240、480
精度等级:0.02
过载能力(V): 600
输入负载 ≤0.5mA(480V)
4.2 电流输入
输入范围(A): 0.01—100
输入量程(A):100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025
精度等级:0.02
过载能力(A): 150
4.3 准确度
4.3.1准确度等级:0.05级 (0.1A~120A)
4.3.2功率测量准确度
有功功率测量准确度:0.05%/0.1%(PF≥0.5)
无功功率测量准确度0.1%、0.2%(PF≥0.5)
4.3.3电能测量准确度
有功电能测量准确度0.05%、0.1%(PF≥0.5)
无功电能测量准确度0.1%、0.2%(PF≥0.5)
5.装置具有完善的保护功能:电压短路,电流开路保护,负载过载保护;
显示器过压保护。
6. 可进行2~21次谐波试验,电压中断和跌落试验,谐波幅值可调
7.供电电源: 230V士10%~50Hz
8.最大功耗: 500 VA
9.工作环境:温度20℃土5℃ 相对湿度≤85%
