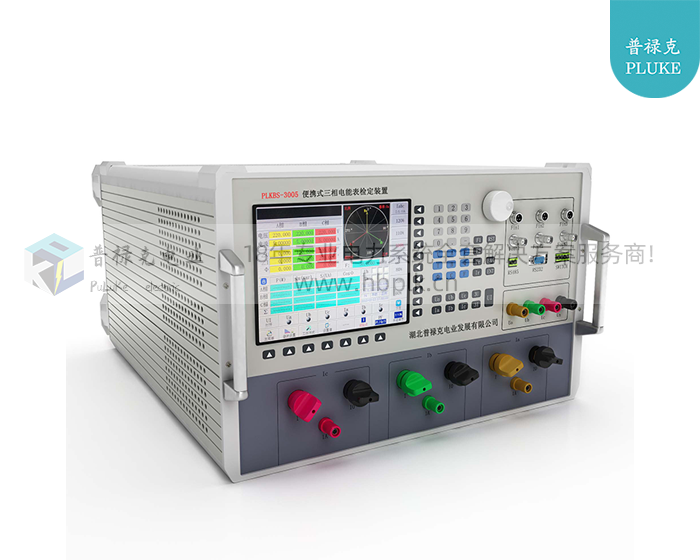

PLKBS-3005 便携式三相电能表检定装置产品，该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相标准工频电压、电流信号。

主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定， 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

信号处理方法等技术设计而成。技术先进，性能优良，体积小，重量轻，携带方便，既可用于实验室，也可以现场使用。我们相信您会对使用这款高品质的电源产品感到满意的。

1、可输出高稳定度、高准确度的三相工频电压、电流、相位、频率、功率、功率因数信号。

2、可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

3、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置，任意调节。

4、丰富的电压、电流、相位、功率因数试验点设计，使得操作更加便捷高效。

5、高达32项电参数精确测量，大屏幕彩色液晶直观显示，更有精美向量图相配，令使用体验几近完美。

6、具有三路电能脉冲输入输出接口，同时校验三块单（三）相电能表误差，可作为电能表检定装置使用。

7、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

8、具有超强的电容负载驱动能力，可满足各种性质负载要求。

9、仪器配备触摸屏、面板按键、调节旋钮，多种操作方式，适合不同操作习惯。

10、仪器配备RS485接口和RS232接口，可以通过上位机进行整机操作，通讯协议完全开放，方便用户进行二次开发。

11、仪器配备外控开关接口，可外接脚踏开关控制信号的启停，特别适合生产部门使用。

12、采用软件和硬件双重闭环技术，确保输出的标准信号超乎想象。

13、采用成熟的功放技术、科学的装配工艺，可靠性、稳定性大大提高。

14、当电压短路、电流开路或接线错误时，可自动停止输出并伴有报警窗及声音提示。完善的故障保护功能，让用户尽可放心大胆使用。

1、交流电压输出

量程RG：380V、220V、100V、57.735V

调节范围：(0～120)%RG          调节细度：0.01%RG

准确度：0.05%RG                     稳定度：≤0.02%/3分钟

失真度：≤0.1%（非容性负载）  每相最大输出功率：50VA

2、交流电流输出

量程RG：100A、20A、5A、1A、0.2A、0.05A

调节范围: (0～120)%RG    调节细度: 0.01%RG

准确度：0.05% RG          稳定度：≤0.02%/3分钟

失真度：≤0.1%（非容性负载）

每相最大输出功率：100A量程：150VA

                  20A量程：50VA

5A、1A、0.2A量程：20VA

0.05A量程：10VA

3、相位

调节范围: 0°～359.999°  调节细度：0.001°

准确度：0.02°

4、频率

调节范围：40Hz～70Hz；   调节细度：0.0001Hz

准确度：0.001Hz

5、有功功率

准确度：0.05%RG

稳定度：≤0.05%/3分钟

6、功率因数

调节范围：-1.0～0～+1.0       调节细度：0.0001

准确度：0.001

   7、谐波输出

        谐波次数：2-51次           谐波含有率设置范围：0～40%

        谐波含有率设置准确度：设置值±0.1%

8、脉冲输入

脉冲输入电平：TTL电平

输入频率：最大2MHz

最小脉冲宽度：250nS

最小脉冲间隔：250nS

9、标准电能脉冲输出

脉冲电平：5V±5%，5mA

输出频率：额定频率60KHz(额定电压、电流量程，且PF=1)

最大输出频率：86.4 KHz（1.2倍电压量程，1.2倍电流量程，且PF=1）

10、环境条件

工作环境温度：0℃～40℃

相对湿度： ≤85%

     工作电源：AC220V±15%，最大功耗1300VA

11、外观尺寸及重量

外观尺寸：450mm×620mm×275mm

重量： 38Kg
