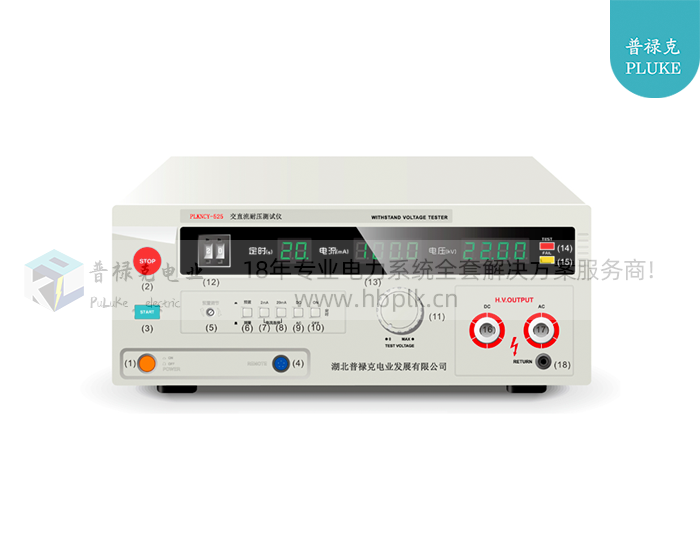

PLKNCY-525交直流耐压测试仪是通用性的直流高压耐压测试仪，输出电压可达0～5(kV),广泛用于电工器材、胶木电器、各类家用电器以及仪器仪表等产品的耐压测试，并为国家安全标准的实施提供了测试手段，因而更显示出其重要性，亦就成为科研机关，计量测试部门和电子行业检测电子、电器等方面必不可少的仪器设备。该仪器外型美观，操作方便，输出电压由数字面板表显示，清晰、直观、准确，整机技术先进、布局合理，具有准确度高、可靠性好，维修方便等特点。

1）继电器：该电器控制220V电源是否接到调压器上，从而控制输出高压的接通或切断。

2）电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。

3）高压变压器：调节调压器旋扭，升高高压变压器的输入电压，从中得到高压。交流电压直接输出，直流电压在变压器次级0.707处抽头经半波整流滤波后输出。

4）电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测信号给控制器。

5）控制器:根据来自电流检测器及启动、复位钮、定时器的信号,控制继电器是否接通及报警电路是否报警。

6）定时器: 按启动钮后,输出高压接通，定时器开始定时，定时时间到后，通过控制电路使高压断开，从而达到定时测试的目的。

7）报警：在测试过程中，当漏电流超过所设定的漏电流预置值后，由驱动块NE556推动蜂鸣器及超漏灯发出声光报警，同时自动切断高压。

1．测量电压范围:AC/DC 0～5(kV)

2．测量电压精度：AC/DC   0.5～5(kV)±5%。

3．输出功率：AC: 100VA  DC:50VA

4．输出波形：50Hz正弦波、直流电压

5．漏电流范围:AC 0～20(mA) DC 0～10(mA)

6．漏电流设置值：AC  0.2～20(mA)  DC 0.2～10(mA) ，可任意调节。

7．漏电流设置精度：AC 0.2～20(mA)±5%   DC 0.2～10(mA)±5%

8．时间控制：定时器定时时间1～99（s）±5% 手控∞　可任意调节。

9．电源电压：AC 220V±10%；   50Hz±2Hz。

10．环境要求：相对湿度：≤75%RH；  环境温度：0℃～40℃。

周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。

11．功率消耗：静态功耗＜30VA。

12．体积：430×440×250。

13．重量：15㎏。
