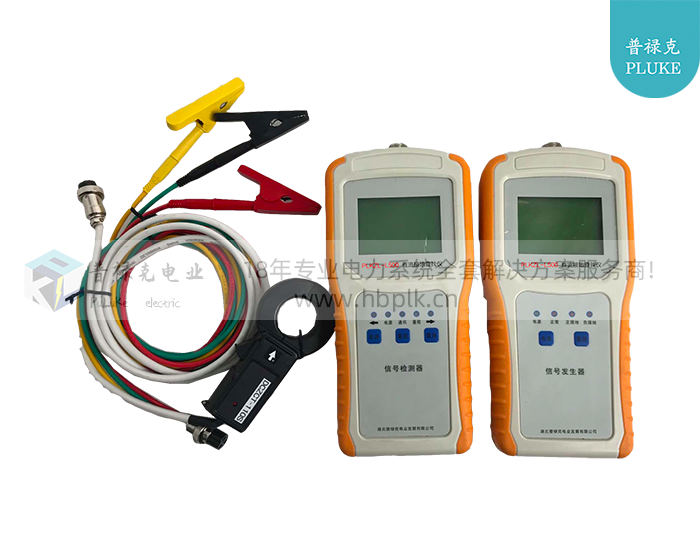

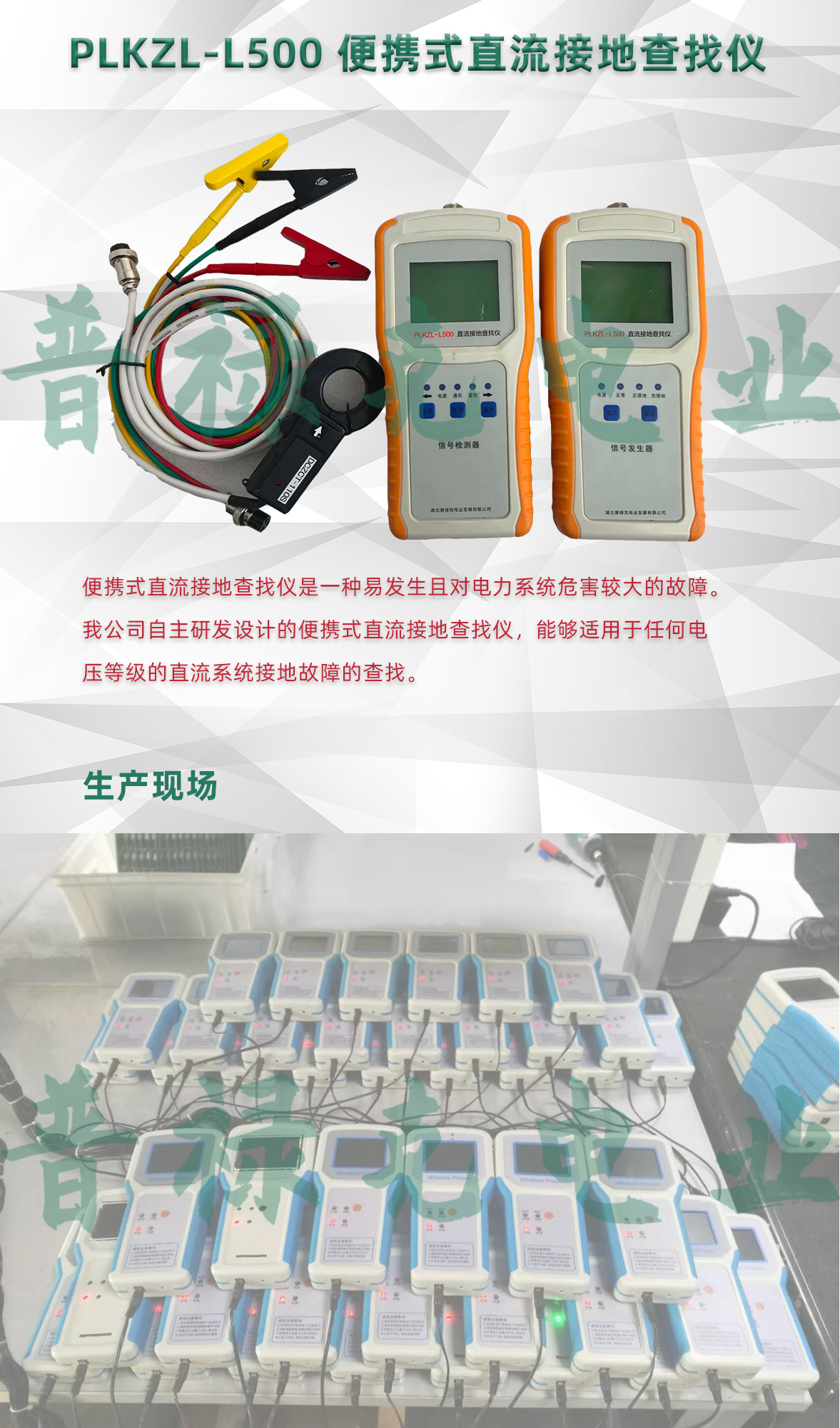

PLKZL-L500  便携式直流接地查找仪是一种易发生且对电力系统危害较大的故障。我公司自主研发设计的便携式直流接地查找仪，能够适用于任何电压等级的直流系统接地故障的查找。该仪表可以快速查找直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。

    仪表的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测仪表发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。

故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

信号发生器、故障检测器均采用微计算机技术，具有集成程度高，判断速度快，检测灵敏度高、抗干扰能力强、故障定位准确等特点。在软件处理上利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。在硬件上引进国外先进的检测传感器，直流信号检测灵敏度高达0. 1mA，可检测150K～500K接地的检测灵敏度，使多点接地、环路接地、绝缘普遍降低等难以解决的问题迎刃而解。

▲ 可检测接地电阻范围：　

系统电压为220V时：　0～500KΩ

系统电压为110V时：　0～250KΩ

系统电压为48V时：　0 ～50KΩ

系统电压为24V时：　0 ～10KΩ

▲  检测信号功率≤0.2W(信号发生器输出功率)。

▲ 抗对地分布电容值：

对地电容单支路≤8uF，系统对地总电容≤100uF。

▲  适用直流系统电压：

220V±10%，110V±10%，48V±10%，24V±10%，或用户提出其它电压等级。

▲ 环境温度：～35℃～+55℃。

▲ 相对湿度：≤95%

▲ 总质量：3kg（信号发生器、检测器、配件、铝合金箱）

▲ 外形尺寸：360㎜x270㎜x100㎜
