PLKZH-30A 直流电源综合特性测试仪GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中，对充电装置的稳压精度、稳流精度、纹波系数、充电机效率、蓄电池容量等技术指标及试验方法有明确的规定及技术要求。试验内容主要是通过调压装置（如变压器）将充电机交流输入电压在额定电压±10%内变化，通过负载调整装置（如放电电阻），使充电机的直流输出电压及输出电流在规定范围内变化（电压调整范围为额定值的90%～115%，电流调整范围为额定值的0～100%），在调整范围内测量电压、电流及纹波值，通过计算，得到充电机的稳压精度、稳流精度及纹波系数、充电机效率、蓄电池容量等。

▲ 该装置的检测方法严格按DL/T 459-2000《电力系统直流电源柜订货技术条件》规定执行，实现对直流电源的充电机、蓄电池的各项技术指标进行检测。

     ● 装置可实现的三相交流输入电压调整，其范围为380 V ±15%；检测数据精度≤0.5%；汉化液晶显示，可打印测试结果；且人机对话方便。

     ● 该装置在设计上采用模块化组合结构，体积小、重量轻，方便车载运输及在各变电站移动检测。

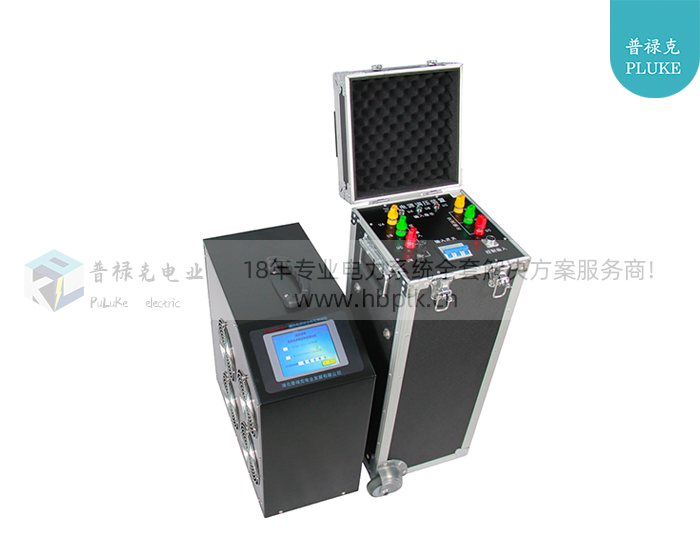

     ● 装置由系统主机装置、交流电压调整装置组成，如下图所示。采用微型计算机控制技术，通过调节被试充电机的交流输入电压及输出负载，同时系统主机自动进行采样计算，实现对充电机及蓄电池技术指标的检测。

▲主要特点

●全自动型测试，装置按菜单方式完成各种试验功能。

●主机系统采用新型高速工业PC机做处理器及大规模集成电路(CPLD)，可靠性高，性能优良。

●自带大屏幕图形LCD、5.6寸彩屏，全汉化图形界面，操作简单，使用方便。

●采用三相自动数控调压器，输出精度高、功率大，电压稳定度高。

●采用新型大功率功耗器件为负载，负载能力强，精度高，体积小，重量轻，放电无明火。结构上采用一体化设计，携带方便。

●负载电阻采用8421码有序排列，可任意组合为用户所需的负载。

●放电过程中，放电电流始终保持不变。

●仅用三键完成设定，直接输入数字，现场打印，并具有RS232和USB接口。

●完善的上位机功能，具有分析，数据保存，对比确定故障功能。

▲主要功能

●电压稳定精度及纹波系数测试功能
