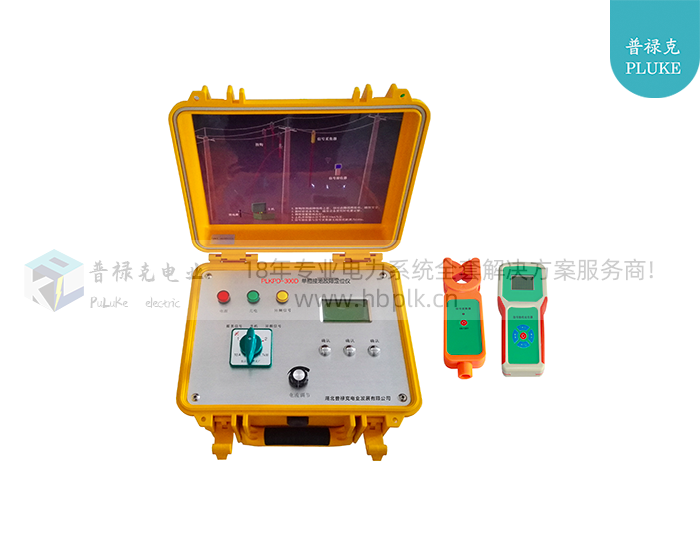

当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。

当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。

特点

1）通过绝缘杆操作，内部有熔断保护装置，操作安全可靠；

2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；

3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；

4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；

5）电流采集接收无线天线内置，确保钳表绝对绝缘可靠；

6）背光显示可以设置，方便夜间使用；

7）体积小、重量轻、操作简单、携带方便。

3.2技术参数

1）信号发生装置

    异频电流输出范围：0-70mA

    摇表测量范围：0-30MΩ

    输出精度：±1mA

    输出功率：50W

    测量范围：0-80kΩ

    检测线路长度：大于100km

    显示方式：中文液晶，背光功能

     LCD尺寸：90mm*73mm

     电    源：锂电池12V/12Ah

     工作时间：大于6h

     工作温度：-10℃～+50℃

     装置尺寸：327mm*282mm*218mm

     装置重量：8kg

2）信号采集器

      检测方式：钳形CT,积分方式

      传输方式：433MHz无线传送

      传输距离：大于40m

      钳口尺寸：Φ48mm

      测量范围：0.1mA-100.0mA(异频电流)   1A-1000A（负荷电流）

      测试精度：±%

      工作时间：大于10h

      装置尺寸：255mm*76mm*31mm

      电    源：碱性干电池1.5V*4

      装置重量：340g

3）信号接收定位器

       显示方式：中文液晶，背光功能

       工作时间：大于10h

       LCD尺寸：54mm*50mm

       装置尺寸：204mm*100mm*35mm

       电    源：碱性干电池1.5V*5

       装置重量：360g
