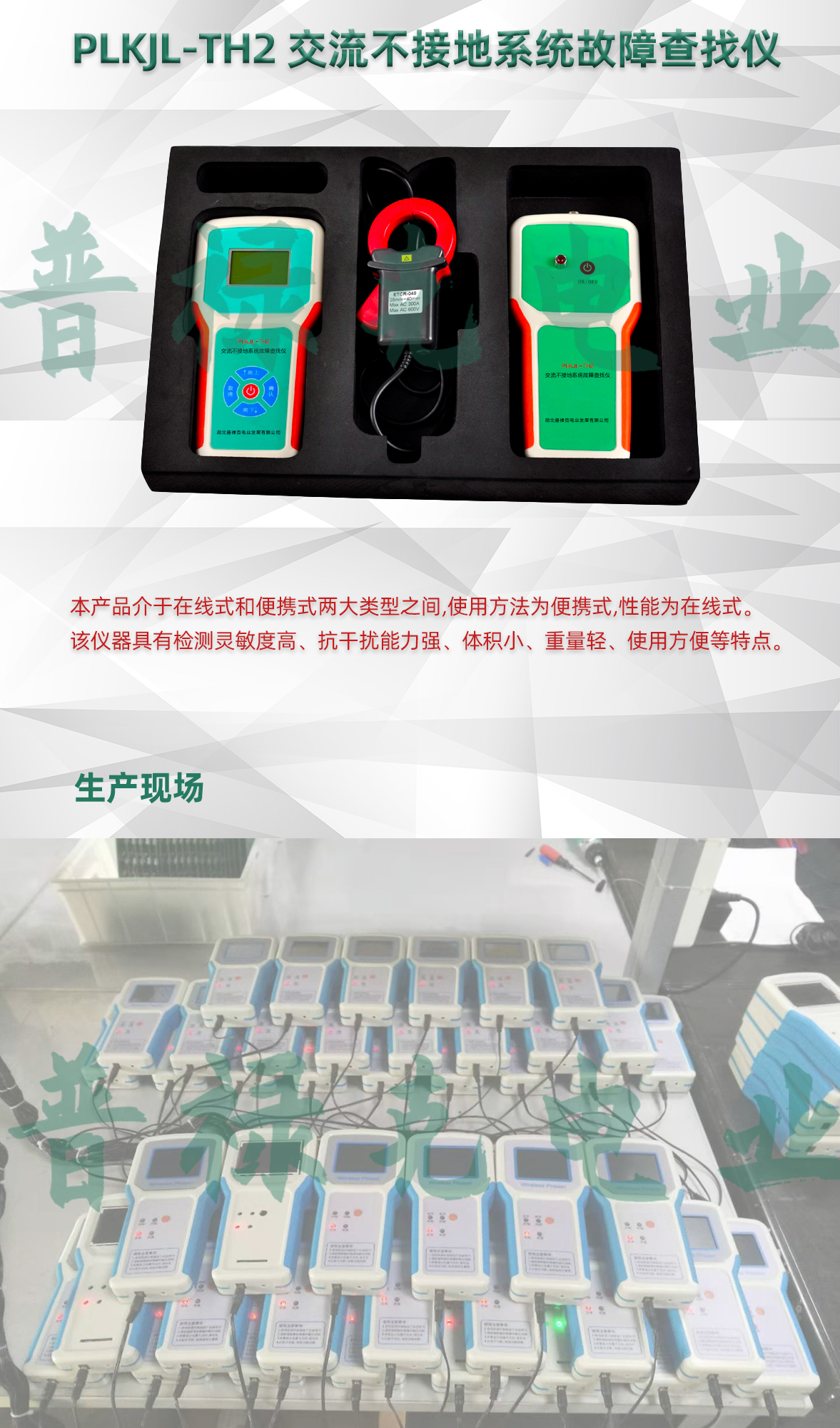

PLKJL-TH2  交流不接地系统故障查找仪目前,重要的供电场所采用了大量的不接地交流电源系统，电力系统不接地交流电源接地故障查找的核心问题是现场干扰大。在不同的不接地交流电源和不同的工作状态下测量,抗干扰性差，导致许多产品误测误判，这是该系列产品的缺点，也是最普遍的现象。我们的产品之所以能够迅速立足该市场，是因为成功解决了干扰问题。便携式不接地交流接地选线器采用正弦信号相位超前处理技术和数据转移算法技术研制生产。本产品介于在线式和便携式两大类型之间,使用方法为便携式,性能为在线式。该仪器具有检测灵敏度高、抗干扰能力强、体积小、重量轻、使用方便等特点。查找不接地交流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能检测不接地交流系统接地电阻阻值和接地方向，为电力不接地交流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。

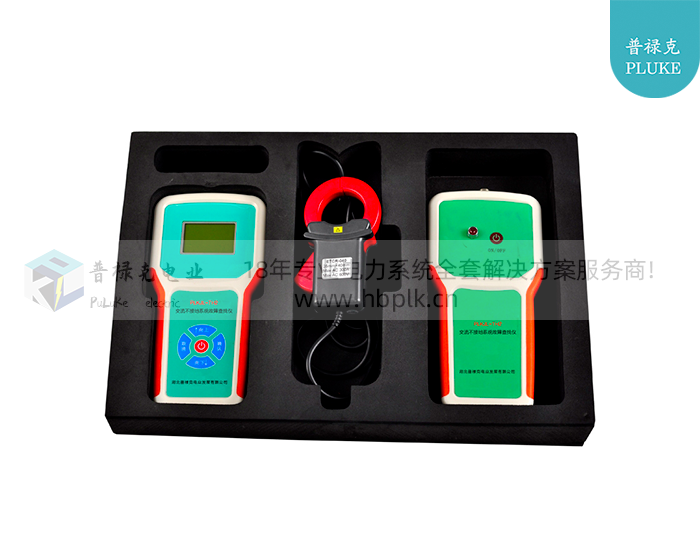

1.本仪器由分析仪和定位仪组成,分析仪(检测母线接地电阻用)直接从母线上取电,无需外接交流电源或电池充电,使用更加方便。

2、380V、220V不接地交流系统共用一套不接地交流接地探测器。

3、智能化的接地点方向判断，能够快速、准确定位出环路中的接地点位置。

4、可以完全定位不接地交流系统接地故障,排除现场分布大电容的干扰,准确无误地将故障区域锁定在最小范围内。

5、 实时的波形显示，操作人员可以通过对波形曲线的分析获取各检测支路的多方面信息，实现对不接地交流系统的辅助诊断。

6、 高精度、大范围的检测能力，能够实现对多点接地、高阻接地、环路接地等接地故障实现定位。

7、能适应交、不接地交流串电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地。

8、数字式的绝缘指数显示，通过对大量的数据智化分析，以绝缘指数（0-100）的形式直观地显示出各检测支路的绝缘程度。

9、不用安装，不用停电，不用摇绝缘，就能快速准确找到一点或多点接地位置，测量准确率100%。

10、电流钳钳口开合自动检测，防止误报，可以按用户要求配置相应的三个电流钳定位仪（有直径Φ44，Φ16，Φ6）标准准 配置一个。

11、环网故障检测率达100%。电流波形显示100%。

12、符合人工力学的外形设计，使用方便、舒适。豪华外包装，携带方便。

1信号采集器：

  检测方式：钳形CT,积分方式

  传输方式：433MHz无线传送

  传输距离：40m

  钳口尺寸：Φ39mm

  测量范围：0.5mA-250.0mA(异频电流)

  测试精度：±3%±1mA

  工作时间：大于10h

  装置尺寸：204mm*100mm*35mm

  电  源：碱性干电池1.5V*5

  装置重量： 360g

  电压测量范围：0-600V

  接地电流分辨率：5ｕA

  功耗：小于10W

  适应温度：-10℃-+50℃

3.2信号定位仪：

   显示方式：中文液晶，背光功能

   工作时间：大于10h

   LCD尺寸：54mm*50mm

   电    源：碱性干电池1.5V*5

   支路接地电阻检测范围：0-1000 KΩ

   支路接地电阻测量精度：误差≤5％

   支路接地电阻测量电流值：0.005mA

   整机功耗：小于1W

   适应温度：-10℃-+50℃

   装置重量： 360g

   装置尺寸：204mm*100mm*35mm

3.3信号源参数：

    信号源最大电流≤800UA

    信号源最大功率≤0.01W

    信号源最大峰值PPm≤5V

    信号源最大频率≤0.5Hz

    信号源最大稳定度≤1%
