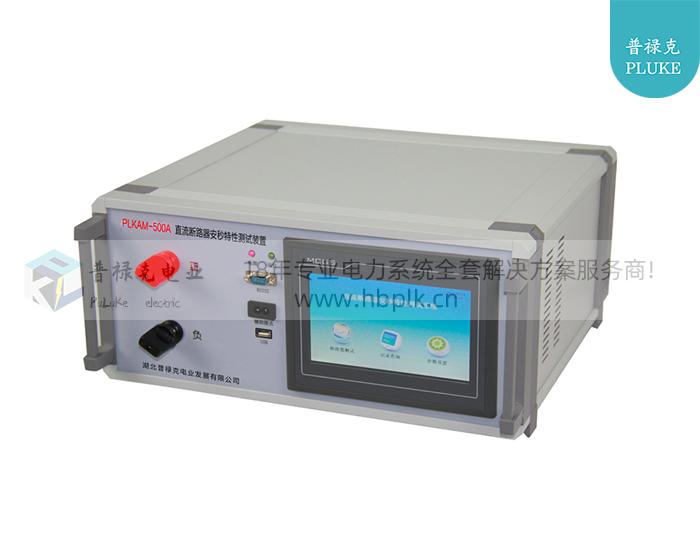

PLKAM-500A 直流断路器安秒特性测试系统直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具，无法检验直流保护电器的安秒特性是否满足要求。

     根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。

▲将测试装置从仪表箱中取出，放置在地面或平稳的台面上。

▲仪表箱放置在测试装置旁边，不要阻挡测试装置的风道，本产品的风 道为仪器的后面与侧面。仪器与空气开关接线如下图所示：

▲打开测试主机后面板的开关，等待几秒钟，进入欢迎界面，点击显示屏任意位置会出现主界面。在主界面中显示了三个功能菜单。

   ●断路器测试功能

   ●记录查询功能

   ●参数设置功能

▲ 电源输入：220V±20%，频率50Hz

▲测试电流范围：5-500A

▲测试电流纹波系数：小于1%

▲输出电流稳定性：≤±1%

▲ 时间记录范围：0.001s-1000s

▲最小时间分辨率：0.001s

▲外型尺寸：        230mm（宽）×450mm（高）×500mm（深）

 包括铝合箱、附件290mm（宽）×530mm（高）×550mm（深）

▲重量：12.5kg  附件10kg

▲包装：铝合金仪表箱

▲不需要任何防护措施,可以直接测试
