1、变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；

2、当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

3、基于以上思想和先进的测量技术，本公司设计了变压器绕组变形分析仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以准确的判断变压器的变形程度。

4、本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

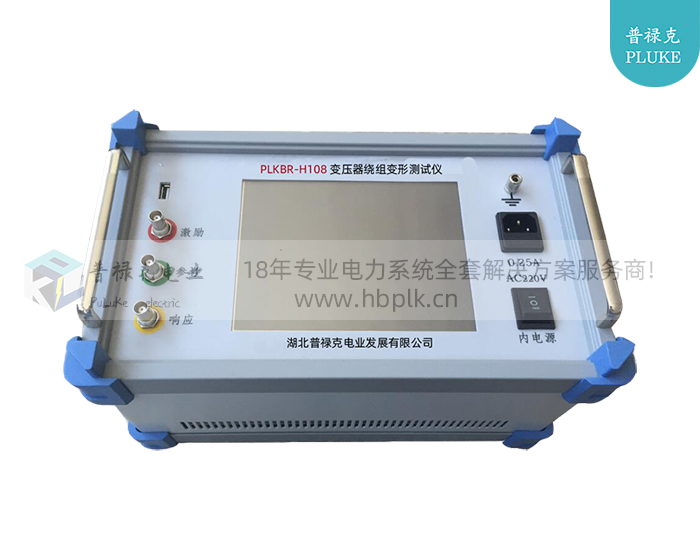

1.      采用先进的DDS扫频技术；

2.      采用双电源供电：市电AC220V±10%，内电源6V5AH蓄电池；

3.      采用高速，高集成化微处理器设计；

4.      输出正弦波幅值可通过软件设置；

5.      双通道16位AD采样；

6.      8寸彩色触摸屏，亮度可调；

7.      最多可以保存120组测量数据，供随时查阅或上传至PC机；

8.      有强大的上位机软件，曲线分析、打印和生成word文档；

9.       USB2.0接口,支持数据上传和联机测试；

10.    主机尺寸：35cmX21cmX21cm；

11.    主机重量：约5KG。

1、设置6种不同的扫描方式：

线性1K-1000KHZ_1.0步进1KHZ    1000点

线性1K-1000KHZ_0.5步进0.5KHZ   2000点

线性1K-2000KHZ_1.0步进1KHZ    2000点

线性1K-2000KHZ_0.5步进0.5KHZ4000点

分段100HZ - 1000KHZ  1440点

分段100HZ - 2000KHZ        2440点

2、测量范围：(-100dB）- （+20dB）

3、测量精度：0.1dB ;

4、扫描频率精度：0.01%；

5、信号输入阻抗：1MΩ；

6、信号输出阻抗：50Ω；

7、同相测试重复率：99.5%；
