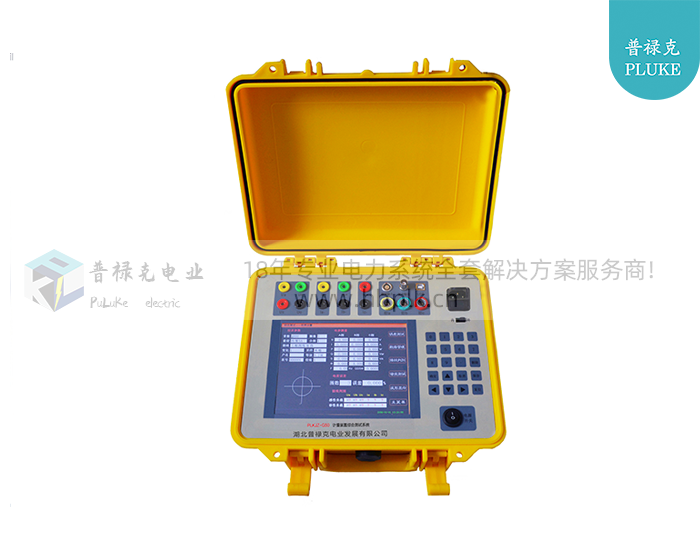

PLZ-G50 计量故障分析仪主要用于对10KV高压用户计量箱(含PT、CT)及二次回路的综合误差的测定。
该仪器保留了原有三相电能表现场校验仪的所有功能,本测试仪器具有精度高、稳定性好、人机交互友好等特点。在测试计量装置的综合误差时,本仪器采用了主分机模式,并借助了远程无线通讯技术,现场准确迅速的测量各种电网参数以及综合误差。
本仪器的分机还可以单独作为三相电能表校验装置。

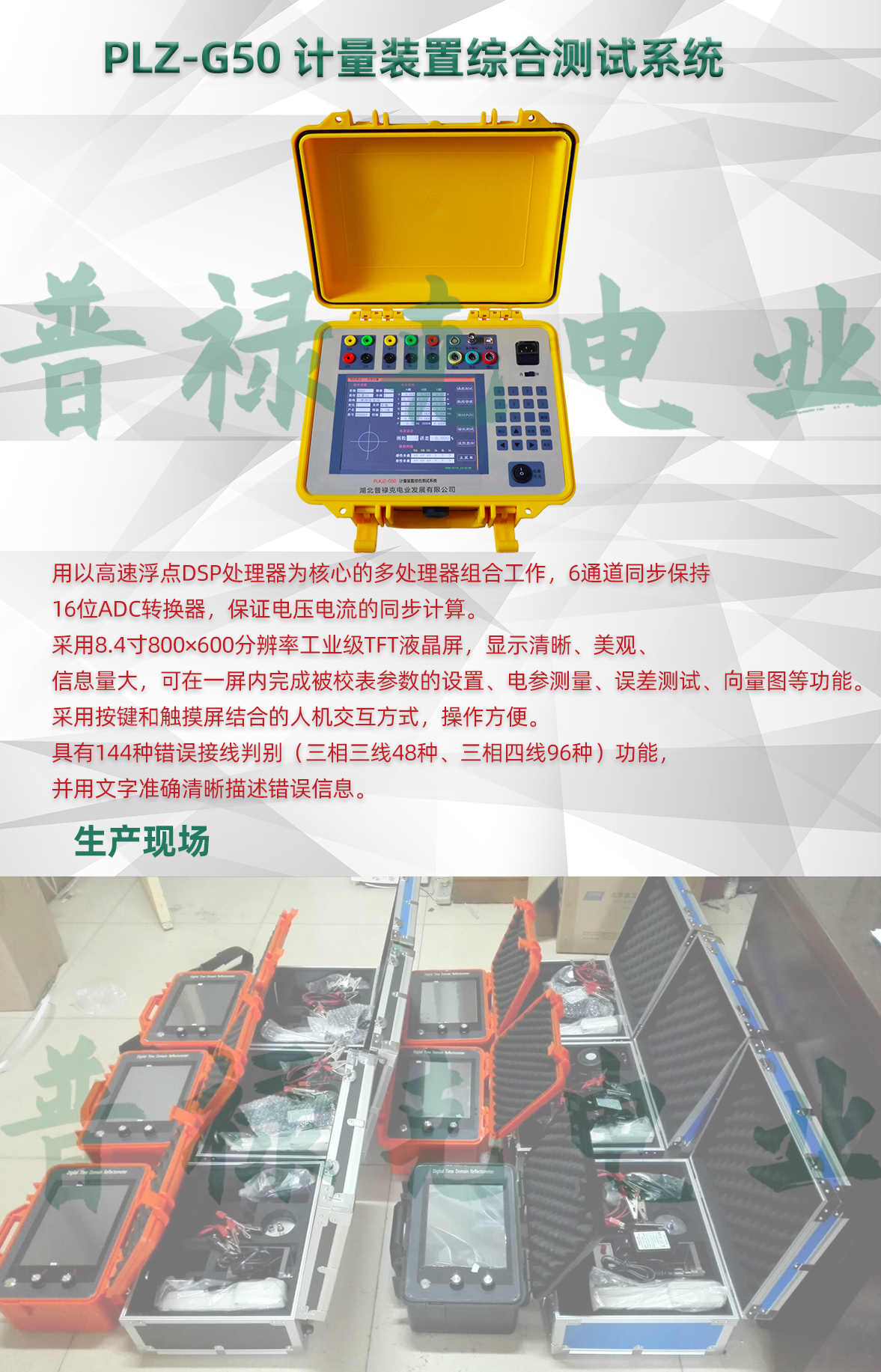

l 采用以高速浮点DSP处理器为核心的多处理器组合工作,6通道同步保持16位ADC转换器,保证电压电流的同步计算。
l 采用8.4寸800×600分辨率工业级TFT液晶屏,显示清晰、美观、信息量大,可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
l 采用按键和触摸屏结合的人机交互方式,操作方便。
l 具有144种错误接线判别(三相三线48种、三相四线96种)功能,并用文字准确清晰描述错误信息。
l 可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量,并用柱形图直观显示出来。
l 可以显示电压、电流各通道的波形。
l 内置电流互感器最小2mA启动,在高供高计时,可空载进行电能表错接线判别。
l 内置大容量Flash存储空间,USB通讯接口,可以即插即用上传测试数据。
l 测试无盲区,可以测量国内外所有种类的电能表。
l 可以采用多种工作供电模式,既可以市电供电,也可以使用现场测试线路供电。
l 综合测试仪器整机准确度等级:0.5级
l 分机电压测试范围:AC 30~450V
l 分机电流测试范围:
1) 内置5A电流互感器:0.05A~5.5A
2) 钳形电流互感器:
可选5A、50A、100A、500A、1500A,各量程的工作范围如下:
量程 | 5A | 50A | 100A | 500A | 1000A |
工作范围 | 0.25A~5.5A | 2.5A~55A | 5A~110A | 50A~550A | 100A~1100A |
l 分机频率测试范围:45Hz~65Hz,准确度:±0.01Hz
l 分机相位测量范围:-180°~+180°,准确度:±0.05°
l 分机电压、电流准确度:0.05级、0.1级
l 分机有功功率、有功电能准确度:
内置电流互感器:0.05级、0.1级
钳形电流互感器:0.1级、0.2级
l 分机无功功率、无功电能准确度:
内置电流互感器:0.2级
钳形电流互感器:0.5级
l 输入阻抗:
电压输入阻抗≥300KΩ
电流输入阻抗≤0.01Ω
l 分机输出标准电能脉冲:
低频电能脉冲常数(p/kW·h)
量程 | 内置5A互感器 | 5A钳表 | 50A钳表 | 100A钳表 | 500A钳表 | 1000A钳表 |
CL | 2000 | 2000 | 200 | 100 | 20 | 10 |
高频电能脉冲常数(p/kW·h)
量程 | 内置5A互感器 | 5A钳表 | 50A钳表 | 100A钳表 | 500A钳表 | 1000A钳表 |
CL | 1×107 | 1×107 | 1×106 | 5×105 | 1×105 | 5×104 |
l 24小时变差:≤±0.01%
l 分机功耗:﹤15W
l 无线通讯距离:空旷地带10Km,城镇内2Km。
l 工作电源:无线脉冲采样器内置可通电锂电池;分机为AC45~450V
l 工作环境:
温 度:-25℃~+45℃
相对湿度:40%~95%
l 分机外形尺寸:320×260×140 (mm)
